CDI YX 140cc, ayuda diagrama encendido

Mensaje por becausesick el Mar 6 Dic 2016 - 12:43

Buenos días;

Estoy restaurando una pitbike y le busque un motor, en concreto un YX 140cc.

Resulta que del encendido del motor salen 5 cables:

- 2 Amarillos: Luces
- Azul y Blanco
- Negro y Rojo
- Verde : masa (toma tierra)

Además tengo esta cdi, que según he averiguado es la versión antigua para estos motores y mientras me llega el cableado de dos conectores para la otra cdi que tengo (5 conexiones con dos plugs) estoy probando esta.

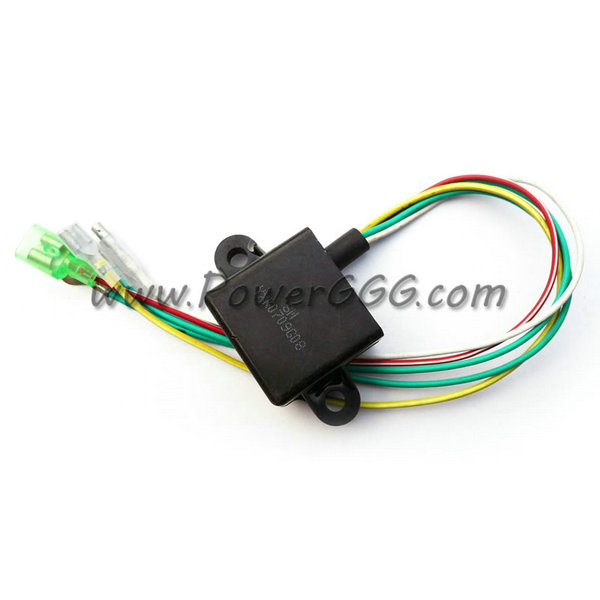

La CDI en cuestión es esta (espero saber adjuntar bien la foto, disculpadme si lo hago erróneamente):


De esta CDI salen 5 cables:

- Verde + Arandela: masa (toma tierra)
- (Verde + conector) + (Amarillo + conector): Bobina
- Blanco Rojo: De este salen dos: Negro blanco (botón paro) + Negro
- Blanco

He buscado por todos los temas incluido el buscador y SanGoogle y no he podido encontrar información sobre como cablearla. Tengo conocido que esta CDI también es común en YX 150cc/160cc.

El motor lleva plato magnético (no rotor).

Según me indicó el dueño la llevaba montada en el motor con plato magnético sin problema.

Gracias de antemano.

becausesick

Cantidad de envíos : 5
Fecha de inscripción : 06/12/2016

Volver arriba Ir abajo

Re: CDI YX 140cc, ayuda diagrama encendido

Mensaje por becausesick el Jue 8 Dic 2016 - 10:41

¿Nadie podría ofrecerme una respuesta?

becausesick

Cantidad de envíos : 5
Fecha de inscripción : 06/12/2016

Volver arriba Ir abajo

Re: CDI YX 140cc, ayuda diagrama encendido

Mensaje por elting el Jue 8 Dic 2016 - 11:54

Que cable no sabes conectar?
avatar
elting

Cantidad de envíos : 95
Fecha de inscripción : 07/10/2016

Volver arriba Ir abajo

Re: CDI YX 140cc, ayuda diagrama encendido

Mensaje por becausesick el Jue 8 Dic 2016 - 15:50

No consigo que de chispa la bujia, elting. Según tengo entendido el azul y blanco va conectado al blanco y el negro y rojo al negro que también va al pulsador. ¿Está correcto?

becausesick

Cantidad de envíos : 5
Fecha de inscripción : 06/12/2016

Volver arriba Ir abajo

Re: CDI YX 140cc, ayuda diagrama encendido

Mensaje por elting el Jue 8 Dic 2016 - 15:58

avatar
elting

Cantidad de envíos : 95
Fecha de inscripción : 07/10/2016

Volver arriba Ir abajo

Re: CDI YX 140cc, ayuda diagrama encendido

Mensaje por becausesick el Jue 8 Dic 2016 - 17:00

Agradezco tus respuestas, aún así mi duda continua. Ya me revisé los post dedicados a cableados y diagramas del foro, entre ellos este y mis dudas continuan pues no encuentro ninguno referente a esta CDI en un plato magnético.

Gracias de todas formas.

becausesick

Cantidad de envíos : 5
Fecha de inscripción : 06/12/2016

Volver arriba Ir abajo

Re: CDI YX 140cc, ayuda diagrama encendido

Mensaje por elting el Jue 8 Dic 2016 - 17:21

Que cables tienes dudosos? Tendras el cdi en mal estado?
avatar
elting

Cantidad de envíos : 95
Fecha de inscripción : 07/10/2016

Volver arriba Ir abajo

Re: CDI YX 140cc, ayuda diagrama encendido

Mensaje por becausesick el Jue 8 Dic 2016 - 17:33

El caso es que he leido que estos cdi son para rotor, pero el chico me dijo que lo llevaba montado con plato magnetico y sin problema. Dudo en el blanco y azul y el rojo y negro si estan bien conectados, primero con el blanco y el rojo negro con el negro.

becausesick

Cantidad de envíos : 5
Fecha de inscripción : 06/12/2016

Volver arriba Ir abajo

Re: CDI YX 140cc, ayuda diagrama encendido

Mensaje por elting el Vie 9 Dic 2016 - 9:48

Pues siendo verdad lo de que el cdi funciona con plato magnetico, puede estar quemado, yo no me se la historia de esta moto. Estando todo perfecto, si el problema son solo los cables, revisa bien todas las conexiones, y despues con la bujia de fuera y paciencia, vete probando combinaciones.
Suerte amigo
avatar
elting

Cantidad de envíos : 95
Fecha de inscripción : 07/10/2016
